一、 概述
在鍋爐給水處理工藝過程中，除氧是一個非常關鍵的一個環節。氧是給水系統和鍋爐的主要腐蝕性物質，給水中的氧應當迅速得到清除，否則它會腐蝕鍋爐的給水系統和部件，腐蝕產物氧化鐵會進入鍋爐內，沉積或附著在鍋爐管壁和受熱面上，形成難溶而傳熱不良的水垢，而且腐蝕會造成管道內壁出現點坑，阻力系數增大。管道腐蝕嚴重時，甚至?xí)l(fā)生管道爆炸事故。國家規定蒸發量大于等于2噸每小時的蒸汽鍋爐和水溫大于等于95℃的熱水鍋爐都必需除氧。多年來眾多鍋爐給水處理工作者一直都在探求既高效又經濟的除氧方法，而鍋爐水除氧器就是 其中極佳的一種。
二、工作原理
封閉容器中，任何氣體同時存在于水面上，則氣體的溶解度與其自己的分壓力成正比，而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下，隨著水溫升高，水蒸汽的分壓力增大，而空氣和氧氣的分壓力越來越小。在100℃時，氧氣的分壓力降低到零，水中的溶解氧也降低到零。當水面上壓力小于大氣壓力時，氧氣的溶解度在較低水溫時也可達到零。這樣，水面上空間氧氣分子被排出，或轉變成其它氣體，從而氧的分壓力為零，水中氧氣就不斷得逸出，達到除氧的效果。這種除氧方法一般在30℃~60℃溫度下進行。可實現水面低溫狀態下除氧（在60℃或常溫），對熱力鍋爐和負荷波動大而熱力除氧效果不佳的蒸汽鍋爐，均可用真空除氧而獲得滿意的除氧效果。相對于熱力除氧技術來說：它的加熱條件要求很低，鍋爐房自耗氣量減少，并且鍋爐水除氧器可低位布置，對運行管理噴射泵、加壓泵等關鍵設備的要求比熱力除氧更高。低位布置也需要一定的高度差，而且對噴射泵、加壓泵等關鍵設備的運行管理要求也很高。
三、 設備優點
本產品可低位安裝，適用于蒸汽鍋爐給水除氧，熱水采暖鍋爐給水除氧以及其它需要除系統去水中氣體的系統，系統具有以下幾個優點：
1、本除氧裝置不僅能除去水中的氧氣，也可除去水中的二氧化碳等其它氣體；
2、除氧時不消耗蒸汽，鍋爐壓力全部利用；
3、熱水采暖鍋爐房無富余蒸汽時的補給水除氧；
4、運行穩定，真空度高，操作方便；
5、從啟動到正常運行的時間快，當負荷在0~120%范圍內變化時除氧效果不變；
6、經除氧的水中不會增加含鹽量和其它雜質；可低位安裝，全部小型鍋爐房單層布置，節省投資。

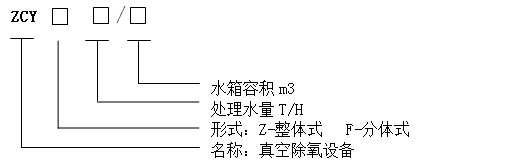

四、 型號說明
五、設備組成
1、除氧頭
真空除氧器是在低于大氣壓力下進行工作的，進水溫度為≤50℃，經軟化的水由除氧給水泵送至除氧頭的進水室，水在進水壓力下形成旋膜，由于水膜具有較大的表面漲力，既有利于汽水間的熱交換，又有利于氣體的分離逸出，達到除氧的目的。經除氧的水繼續下流時，與下面的篦子、填料層接觸，并再次形成水膜，進行深度除氧提高了除氧效果。
2、除氧水箱
除氧水箱里的水處于其飽和壓力下，沸騰狀態下的水一部分蒸發，與殘留在水中的氣體一起被抽氣管抽走，再次深度除氧，完成除氧全過程，最新除氧水就貯存在水箱中。
3、真空引水泵
由于除氧水箱泵的水處于真空狀態，為克服負壓，防止水泵汽蝕，維持給水泵前一定的正壓力，除氧水箱必須放置在10米以上高位才能用一般的給水泵供水，這給一般的小型鍋爐房布置帶來一定的困難，所以配用特制的真空引水泵已實行低位安裝。
4、抽真空裝置
在真空除氧系統中，保持除氧器內的一定真空度，吧溶解于水中的氣體和隨氣體一同逸出的未凝結蒸汽抽出，抽真空裝置是關鍵部件。該裝置主要由射水泵、射水抽氣器和循環水箱組成。循環水用自來水供給，其水溫應比進除氧器的軟化水溫度低6-10℃以上。
5、除氧水箱水位自控裝置
為了保證除氧器在正常工作條件下安全運行，除氧水箱設有水位自動控制裝置。該裝置主要由液位計、傳感器、電磁閥組成，當水位超過最高或最低水位極限時自動報警，并能自動啟閉除氧給水泵及電磁閥。

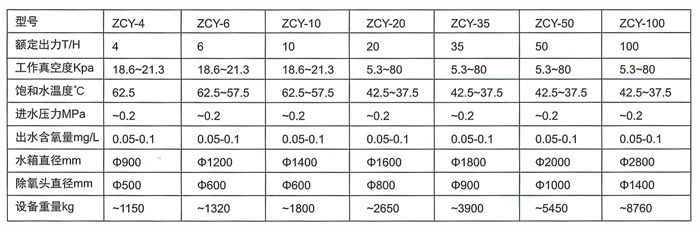

六、規格參數
七、安裝說明
1、由于除氧器負壓運行，管道、閥門安裝必須嚴密，防止漏氣；
2、填料層鋪設必須均勻、松緊一致，并沖洗設備、管道內的雜物；
3、臥式除氧水箱支撐在兩個馬鞍支座上，為便于熱伸縮，其中一端支座為固定支座。另一端為長圓孔活動支座，基礎必須安裝墊板，螺栓擰緊后倒退二圈；
4、除氧器安裝完畢后必須進行水壓試驗，試驗壓力為0.25Mpa.。水壓試驗合格后可用f=80mm的保溫材料保溫。
